| Модель | Диапазон проводника (мм2) | Крутящий момент (Нм) | Выносливость изолятора(6кв.1мин) | Тест на старение (соляной туман) |

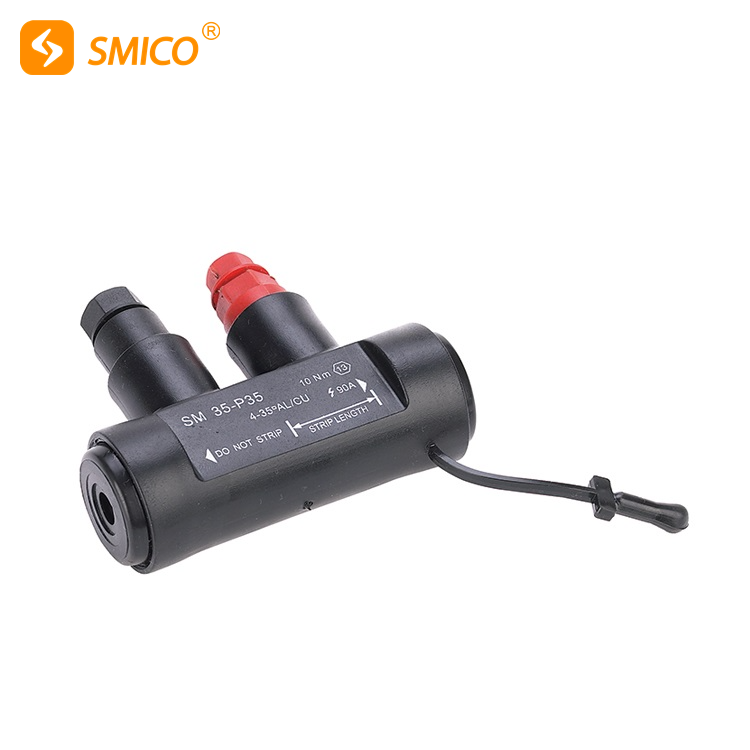

| СМ35-П35 | 10-16 | 10 | ХОРОШО | ХОРОШО |
Н1
| 16-35 | 10 | ХОРОШО | ХОРОШО |
Простая установка
УСТАНОВКА
Нет необходимости регулировать предварительно установленные срезные болты перед сборкой.
При необходимости зачистите проводник до длины, указанной на разъеме.
Начинайте сборку с головного проводника
Полностью вставьте каждый проводник вдоль оси соединителя. Удерживайте проводник на месте во время предварительного затягивания. болты со срезной головкой, чтобы найти кабель.
Для установки под нагрузкой (макс. 90 А) (только КРАСНАЯ сторона)
Закрепите разъем с установленным 1-м проводником на ABC. свяжите лентой или кабельной стяжкой.
Зафиксируйте электрический контакт между зачищенным проводом и концом адаптера во время затяжки.
Чтобы завершить установку, затяните болт со срезной головкой, пока он не сломается.
II - ДЕМОНТАЖ ТОЛЬКО 'КРАСНОЙ' СТОРОНЫ
Соединитель можно снять без нагрузки для красной стороны, используя вторую оставшуюся шестигранную головку.
Чтобы снять под нагрузкой, отрежьте провод прибл. Ic от разъема с помощью подходящего кабельного резака.
Затем откручиваем «красный» винт и снимаем оставшуюся секцию.
Используйте прилагаемую заглушку, чтобы закрыть разъем.
III-ПЕРЕУСТАНОВКА ТОЛЬКО «КРАСНАЯ СТОРОНА»
Зачистите проводник до длины, указанной на разъеме.
Вставьте зачищенный конец провода в разъем, как указано в разделе 1.
Для завершения установки затяните болт с шестигранной головкой с моментом затяжки, указанным на соединителе.
IV-ВНИМАНИЕ(SM35-P35)
Следует позаботиться о том, чтобы правильно подготовленный проводник был вставлен в правильный конец разъема.
«КРАСНАЯ» нагрузка для зачищенного проводника.
ОТСУТСТВУЕТ прокалывание изоляции для незачищенного проводника
