штат: | |
---|---|
Количество: | |
FXBW
SMICO
МЭК 61109
30000/месяц
SMICO предлагает различные виды композитных изоляторов для подстанций.Свяжитесь с нами, чтобы получить более подробную информацию о композитных изоляторах, таких как TDS, метод применения, OEM и т. Д.
SMICO может поставить различные типы композитных силиконовых изоляторов, также по требованию заказчика.

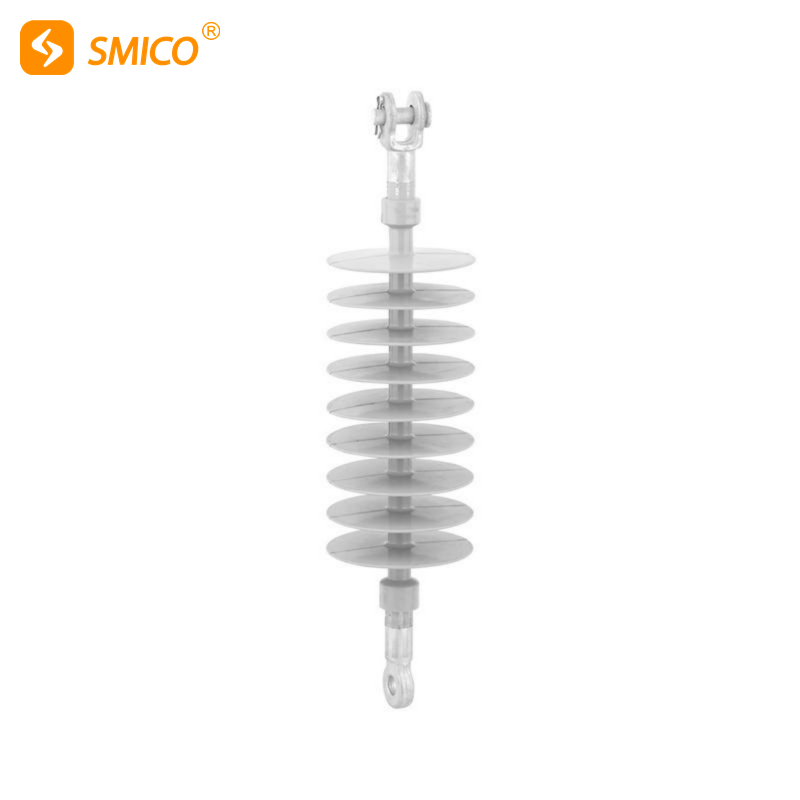

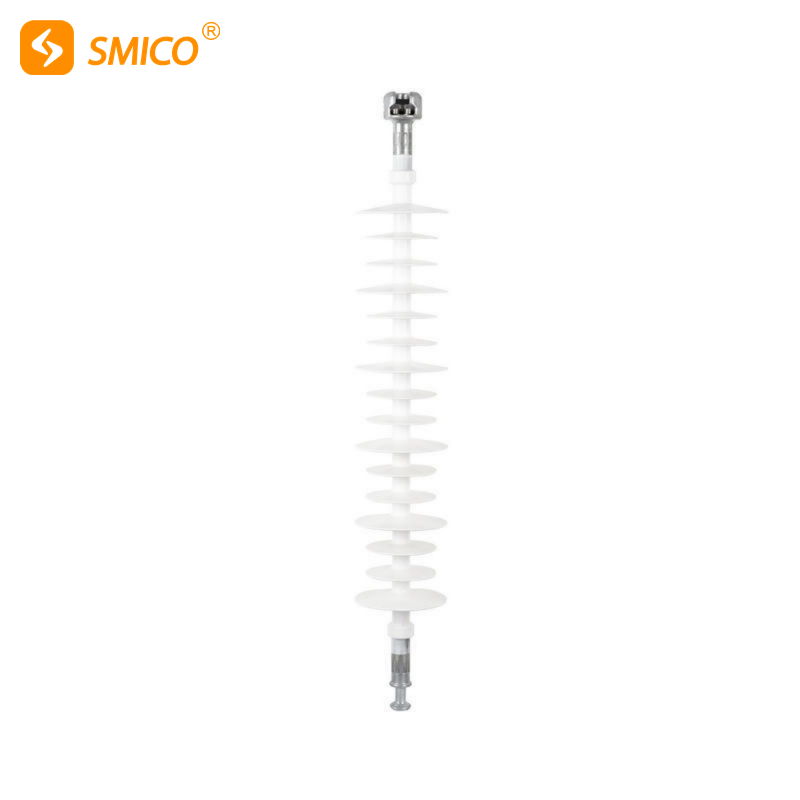

Композитные изоляторы представляют собой особый тип контроля изоляции, который может играть важную роль в воздушных линиях электропередачи.
Композитные изоляторы также известны как синтетические изоляторы, нефарфоровые изоляторы, полимерные изоляторы, резиновые изоляторы и т. д. Основная конструкция обычно состоит из юбки навеса, сердечника из стеклопластика и концевого фитинга.Юбка навеса обычно изготавливается из органических синтетических материалов, таких как этилен-пропиленовый каучук, высокотемпературный вулканизированный силиконовый каучук и т. д.;Оправки FRP обычно изготавливаются из стекловолокна в качестве армирующего материала и окисляющей смолы в качестве основного материала;Концевые фитинги обычно изготавливаются из углеродистой стали или углеродистой конструкционной стали с горячим цинко-алюминиевым покрытием.
Классификация изоляторов из силиконовой резины
Композитные изоляторы можно разделить на: линейные композитные изоляторы и электростанции, электротехнические композитные изоляторы.Его также можно разделить на стержневые подвесные композитные изоляторы, штыревые композитные изоляторы, поперечные композитные изоляторы, колонные композитные изоляторы, ветрозащитные частичные композитные изоляторы, составной почта изолятор и так далее.
Преимущества композитного силиконового изолятора
Небольшой размер, прост в обслуживании;
Легкий вес, простота установки;
Высокая механическая прочность, которую нелегко сломать;
Отличные сейсмические характеристики и хорошая устойчивость к пятнам;
Быстрый производственный цикл и высокая стабильность качества.
Конструкция концевого фитинга
Композитные изоляторы различаются по своей структуре в зависимости от особенностей использования.В дополнение к прочности на растяжение, соответствию требованиям и надежному соединению с оправкой, конструкция металлического наконечника также должна соответствовать особым требованиям для применения под высоким напряжением.Композитные изоляторы обычно изготавливаются в виде стержней с малой емкостью.Поэтому распределение напряжения на поверхности изолятора очень неравномерно.Таким образом, при нормальной работе генерируемая корона будет вредна, поэтому необходимо использовать меру выравнивания давления.Кроме того, синтетический изоляционный материал не выдерживает электрической дуги в несколько десятков килоампер.В случае короткого замыкания он сожжет зонт возле провода и башни, поэтому требуется искрение.В стране и за рубежом обычно используется метод добавления кольца выравнивания давления, чтобы выровнять конечное электрическое поле, ослабить корону и привести к возникновению дуги короткого замыкания.
Кольцо выравнивания напряжения композитного изолятора является составной частью композитного изолятора.Его функция состоит в том, чтобы контролировать напряженность электрического поля внутри изолятора, избегать внутренних частичных разрядов, уменьшать локальную напряженность электрического поля внешней поверхности, особенно поверхности металлической соединительной части, и уменьшать радиопомехи.Ведение дуги промышленной частоты во избежание прожигания поверхности изолятора и минимизация локальной напряженности электрического поля вблизи торцевой поверхности для улучшения его защиты от образования пятен.
Основной технический параметр | |||||||
Модель | Указанная механическая нагрузка (кН) | Расстояние H (мм) | Расстояние дуги (>мм)) | Минимальное расстояние утечки | Выдерживаемое напряжение грозового импульса (>=KVp) | Выдерживаемое напряжение промышленной частоты во влажном состоянии (>=KVr.ms) | Заводская модель |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17,5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17,5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70(20мм/ КВ) |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- 24/120(20мм/кв) |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70(31мм/ КВ) |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- 24/120(31мм/кв) |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70(31мм/ КВ) |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- 36/120(31мм/кв) |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
